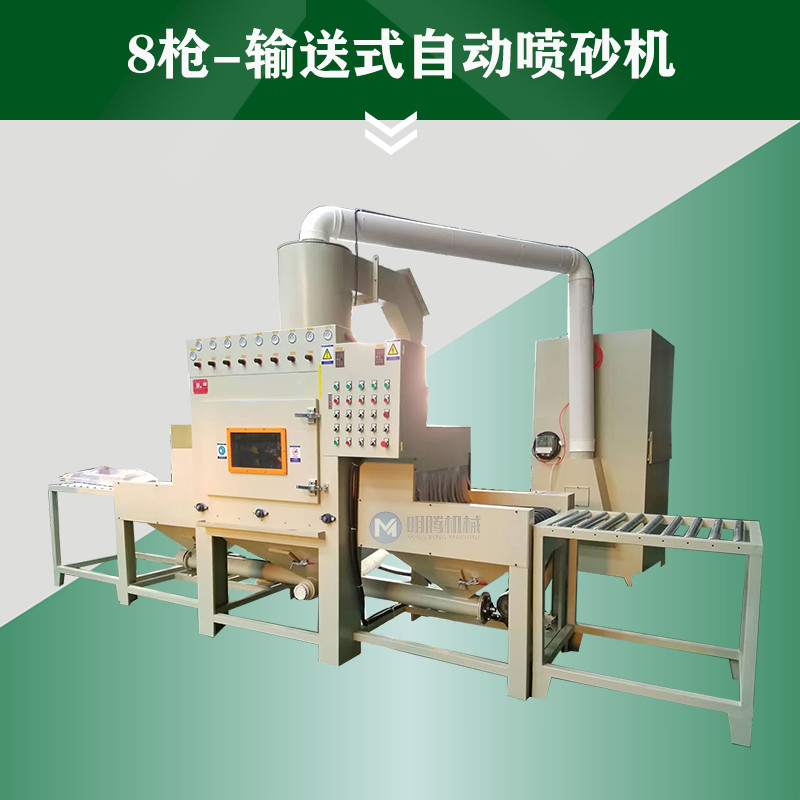

8枪-输送式自动喷砂机


工作流程:

工人只操作控制系统和装卸工件,工件表面喷砂由机器自动完成。

加工顺序如下:

1、喷砂时,工人将工件放在喷砂机输送皮带上(小型、较轻工件,客户需自备夹具)。

2、输送皮带带动工件至喷砂舱,喷枪按所需方位对工件进行自动喷砂。

3、加工好的工件随即进入吹净舱,吹净枪将残留在工件上的砂尘吸净,再从传动装置另一端输出。

4、工人从输出端卸下工件。

5、本机采用连续加工方式。



机器特点:

1、操作简单,效率较高,可根据不同的工艺要求更换不同粒度的砂料,砂料自动循环使用,节约成本。

2、工件输送速度根据工件的工艺参数可无级调速,达到满意的喷砂效果。

3、工件自动进入喷砂区按要求喷砂,喷砂时间可由喷砂效果按需设定。

4、喷枪采用角度摆动方式,并可微调各种喷射角度,以达到良好的加工效果。

5、砂料采用螺旋输送方式,可以保证砂料的循环利用。

6、配置有滤心式除尘器,能将工作中产生的粉尘清除。



8枪输送式自动喷砂机主要结构:

1、主机外壳:

采用2.5mm-10mm厚钢板焊接而成,表面喷漆。

喷砂区尺寸:1000mm(长)×800mm(宽)×800mm(高)。

主机外形尺寸:3400mm(长)×1000mm(宽)×2050mm(高)。

2、工件输送装置:

本机工件输送采用20条B型三角皮带输送,输送电机变频器控制,输送带速度可在1.0~3.2m/min范围内由变频器无级调速。喷砂时皮带实际输送速度由产品喷砂工艺要求定出。

3、横向螺旋输送装置:

本机机舱下部配置有一组螺旋输送装置,可将工件与输送带上部堆集的砂粒掉入两侧机舱时自动回收,使砂粒能及时循环使用,提高喷砂加工效率。

螺旋输送机构由输送螺旋轴、筒体、电机、轴承等组成。螺旋输送装置由三相齿轮减速电机带动,功率为0.75kw。

4、喷枪摆动装置:

喷枪摆动采用连杆摆动机构,喷枪作角度摆动,喷枪摆动距离和位置可根据喷砂效果进行调整,喷枪摆动速度为15m/min。

5、喷枪组:

本机配置8支喷枪,每2只喷枪一组。喷枪材料采用铝合金,型号:MT-B。喷嘴材质采用高品质耐磨碳化硼。喷嘴通径:Ф8mm。喷枪距离、角度和位置完全可以根据用户的产品需要进行调控,可以设置为全部摆动,也可以设置为全部不摆动。每支喷枪启动采用单独控制,根据加工要求可以启动所需喷枪数量。

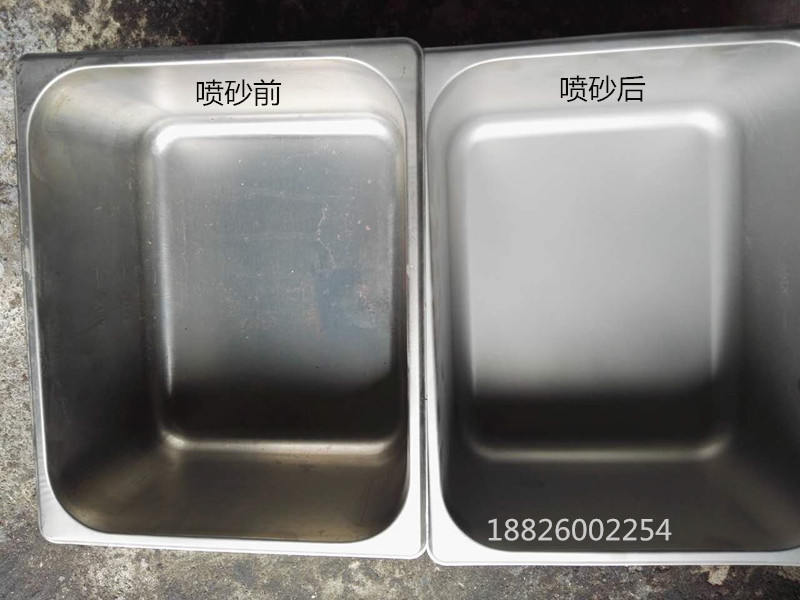

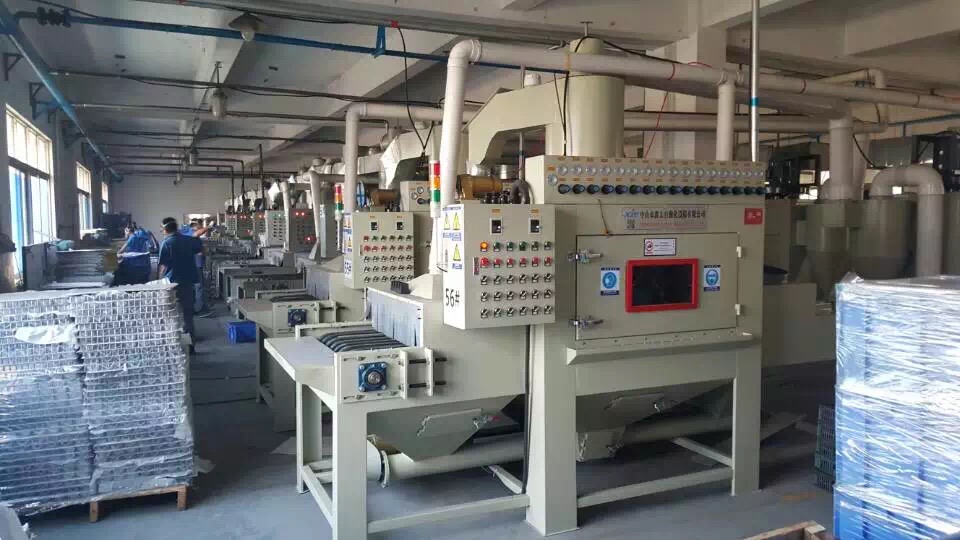

 IMG_7986.JPGIMG_7987.JPG3925649214460386477_副本9e47dae386998640a183dc0bac37701_副本_副本2017-11-05 134728_副本
