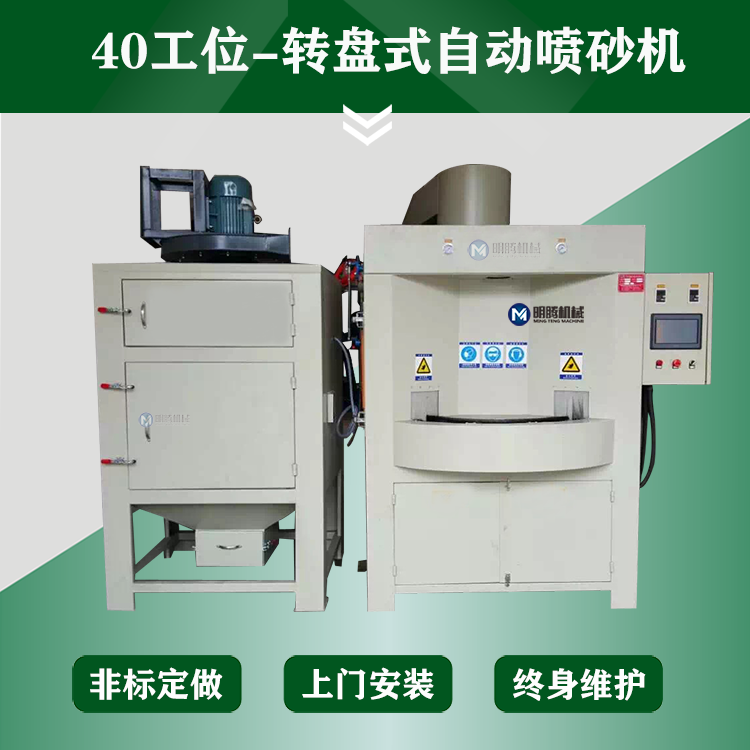

间歇式自动转盘喷砂机

本套设备主要由主机、旋风分离器、除尘系统、电气系统、空气压缩机(用户自备)组成。

喷砂介质:合适的磨料。

工件喷砂要求:结构件,外表面喷砂。

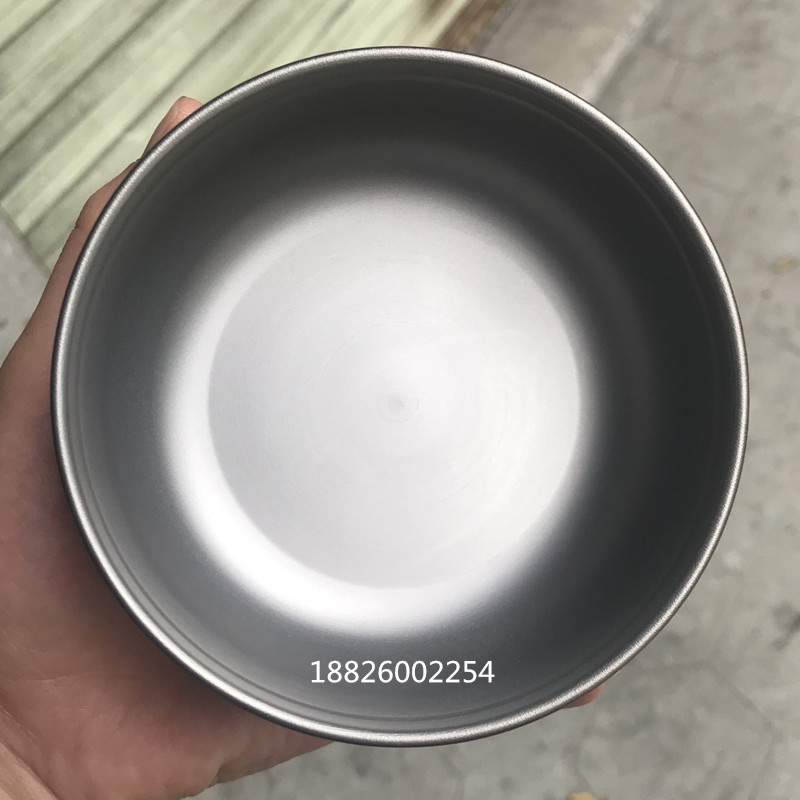

适用产品本机适用于回转件表面喷砂处理。(盘类、发热盘、电饭锅、平底锅,圆柱类、灯罩、话筒、手电筒等)

加工效率:以贵公司产品为样件喷砂,大转盘90度间歇运转,小转盘电机驱动喷砂室内的小转盘运转,理论上40秒大转盘完成四次间歇自转,可喷砂8只零件,效率为5秒钟可完成一次零件的喷砂处理。

间歇式自动转盘喷砂机工作流程:

工人只操作控制系统和装卸工件,工件表面喷砂由机器自动完成。

加工如下(PLC工作流程)

   预装工件(准备)

  1. 启动喷砂系统  喷砂工位,清理工位正常工作,小转盘驱动正常工作;

  2. 装夹工件  将预处理的2只工件装夹于小转盘工件夹具上;

  3. 开启气缸门;

  4. 大转盘转动90°将预处理工件从上下料工位传送到预处理工位,关闭气缸门。

  5. 开启气缸门,大转盘转动90°  将预处理工件从预处理工位传送到喷砂工位,关闭气缸门;

  6. 自动喷砂  装夹于夹具上的2只工件自动喷砂,关闭气缸门;

  7. 大转盘转动90°  将处理完毕的工件从喷砂工位传送到清理工位;关闭气缸门。

  8. 清理工件  清理舱中对应工位处设置两把清理气枪,当工件到达此位置时进行。

  9. 关闭气缸门;;

  10. 大转盘转动90°将清理完毕的工件从清理工位传送回上下料工位;

  11. 上下料  工人将处理完毕的工件取下,把未处理的工件装夹于夹具中

  12. 再处理  循环2-11步骤。

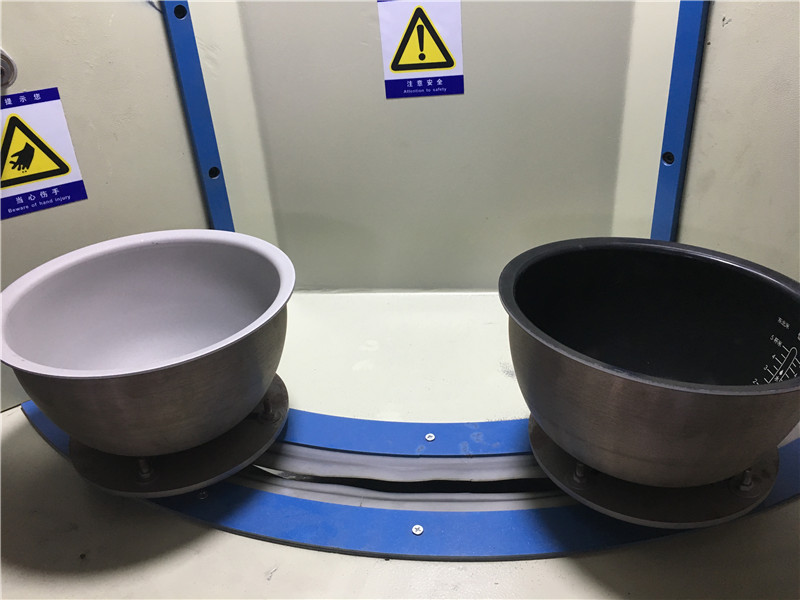

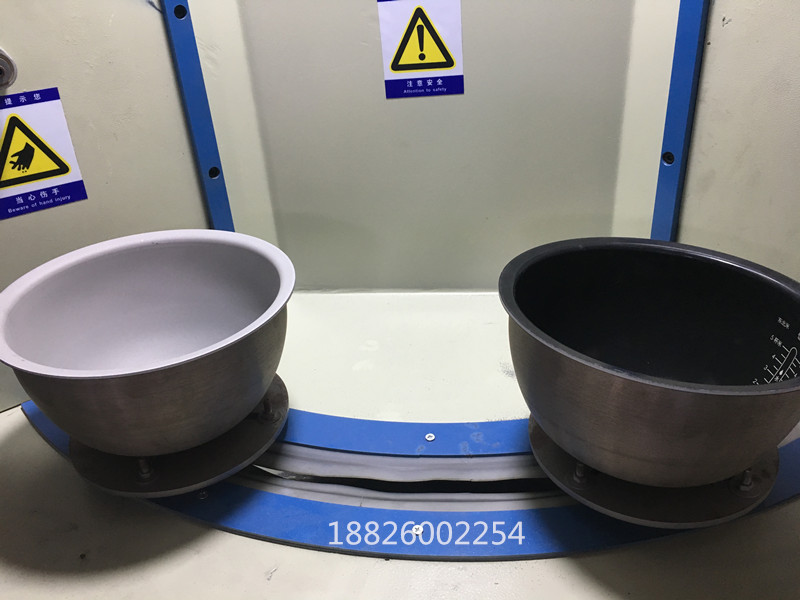

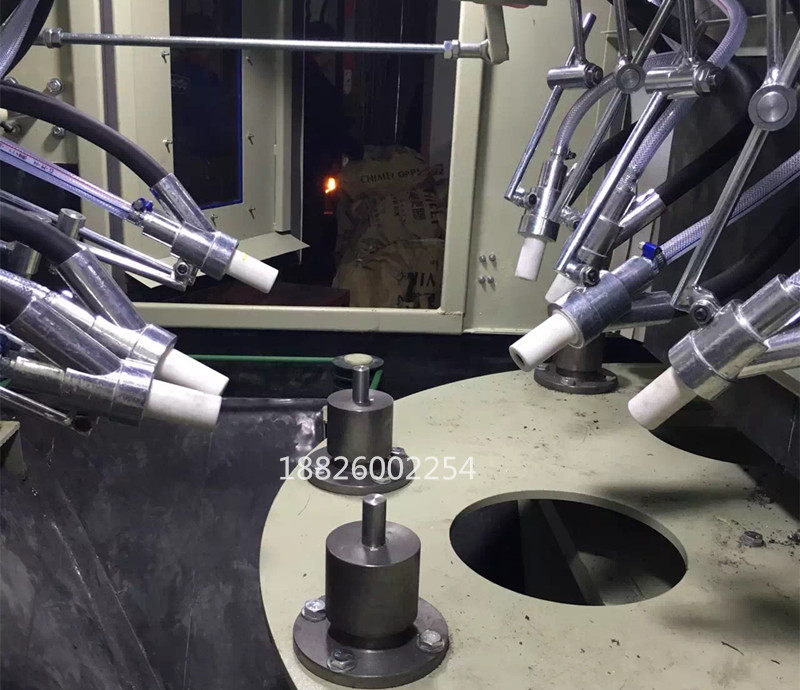

 电饭锅转盘式自动喷砂机转盘喷砂机工作舱
